Planungsbeispiele für Deckenlifter-Systeme
Hier sehen Sie Beispiele für die Planung eines Deckenschienen-Systems bei unseren Kunden. Mit Weichen, Kurven und Traversen erreicht man fast jeden Ort im Haus.
Das Deckenschienen-System kann nicht nur direkte, gerade Transportwege lösen. Es gibt unendlich viele Möglichkeiten mit Kurven zwischen 30° und 90°, Dreh- und Schwenkweichen oder Traversen. Hier zeiten wir einige Beispiele von unseren Kunden.

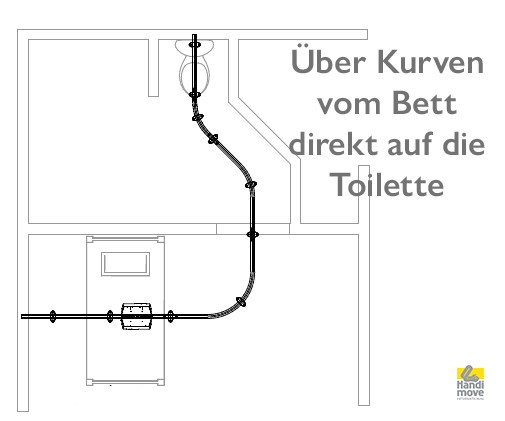

Über Kurven vom Bett direkt auf die Toilette
Über 90°- und 45°-Kurven wird das Schlafzimmer mit dem Bad / der Toilette verbunden.

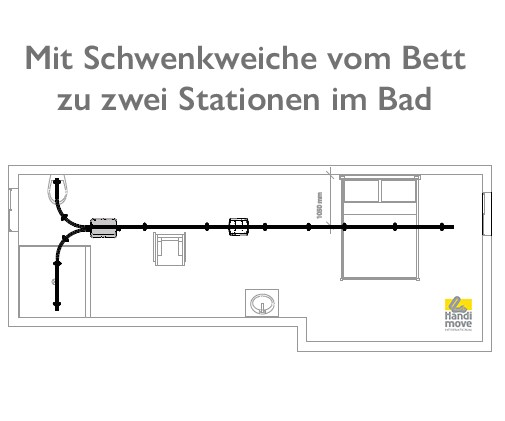

Auf direktem Weg zu mehreren Stationen in einem anderen Raum

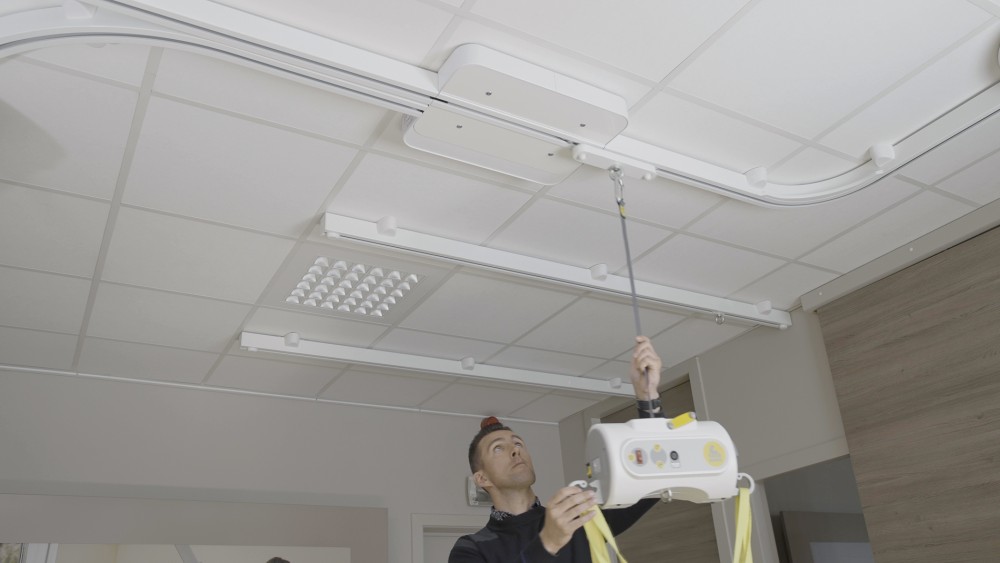

Eine Schwenkweiche regelt den Abzweig zur Toilette oder Dusche. Hier im Bild mit Umhänge-eckemotor. Die Funktion ist die gleiche, wie beim fahrbaren Deckenmotor.

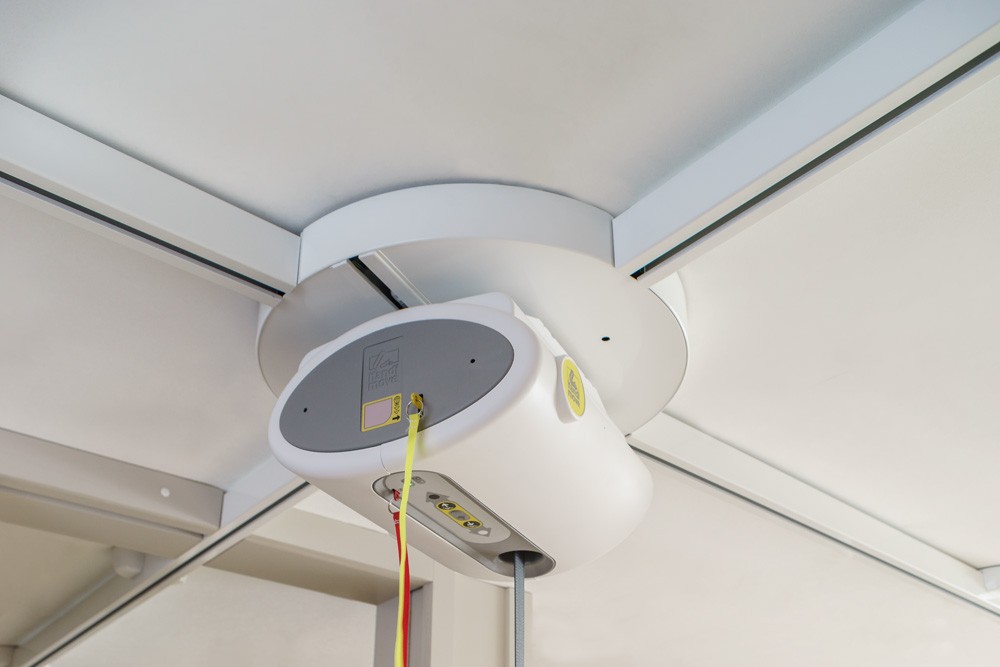

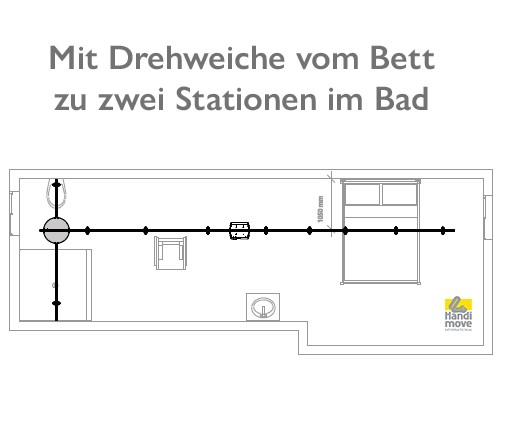

Mit der Drehweiche können bis zu vier Richtungen angefahren werden.

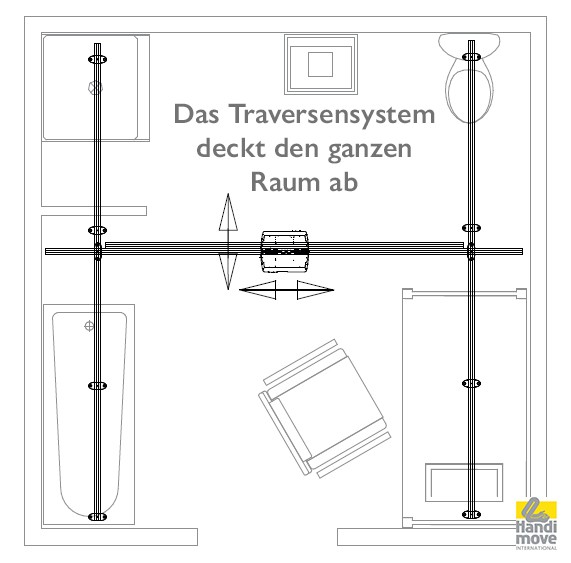

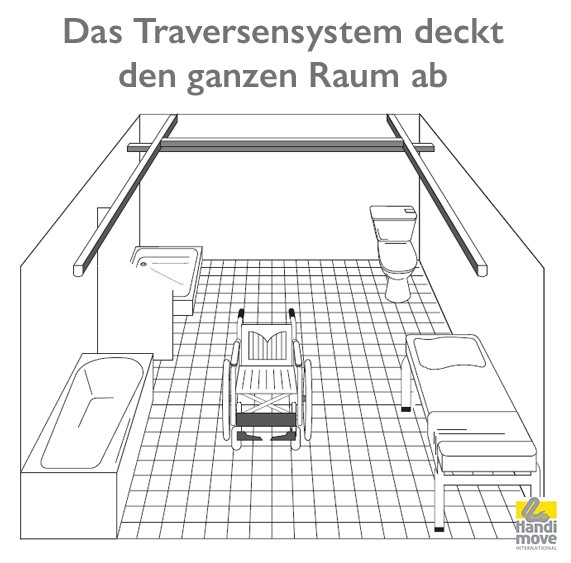

Mit dem Traversensystem jede Station in einem Raum erreichen
Die Traverse wird über beide parallel verlaufenden Schienen gerollt. Der Motor bewegt sich dabei seitlich über die Traverse.
Dieses System bietet auch eine gute Lösung für kleine Räume, in denen aus Platzmangel keine Kurven installiert werden können.

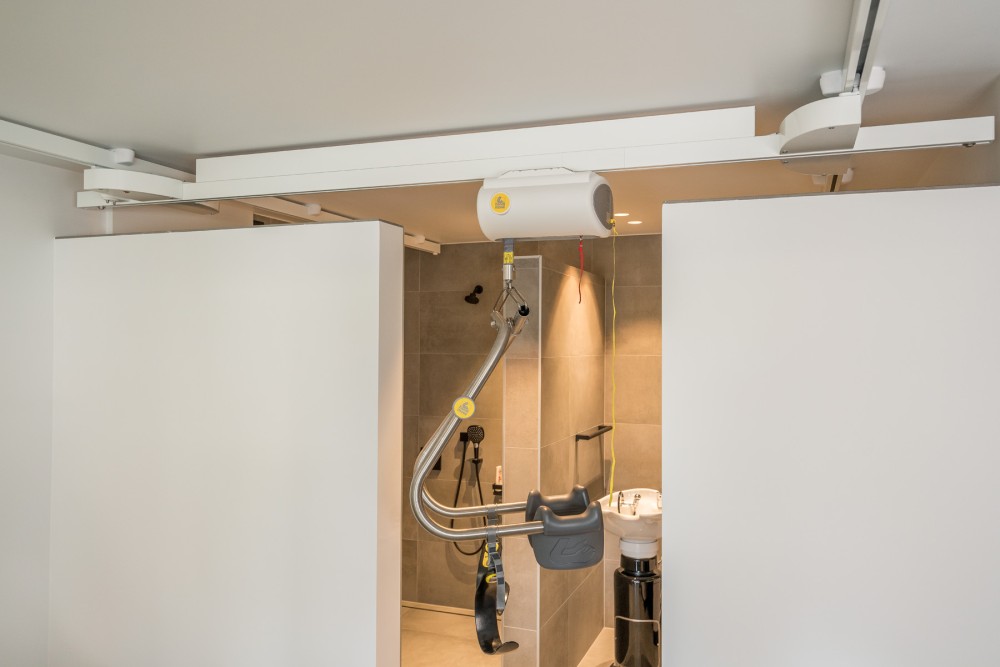

Ist ein Raum mit Raumteilern unterteilt, die nicht bis hinauf zur Decke reichen, kann auch hier ein Traversesystem installiert werden, solange genügend Platz zwischen der Decke und den Raumteilern für den Durchgang der Traverse eingeplant wird.

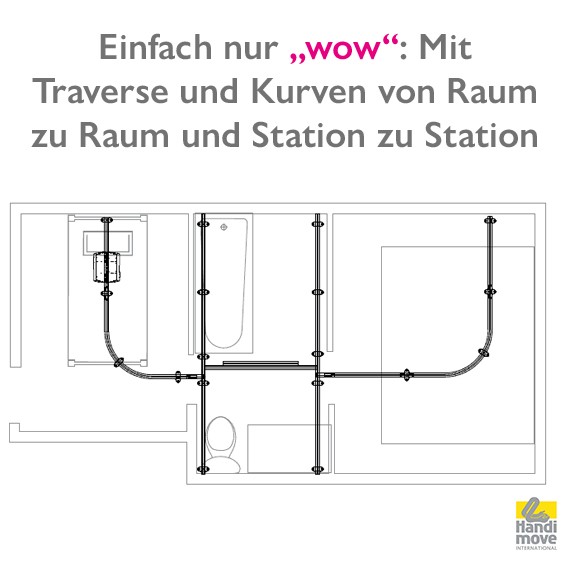

Transfers ohne Schranken: Traversensystem verbunden mit Schienen in weiteren Räumen
Ein Traversensystem im Bad ist mit weiteren Schienen im Schlafzimmer und im Therapieraum verbunden. So erreicht man nicht nur im Bad Toilette, Badewanne und Waschbecken ohne Umsetzen, sondern gelangt auch direkt auf die Therapieliege oder ins Bett.
Mehr zu unserem Deckenschienensystem finden Sie hier
oder bei Ihrem Ansprechpartner vor Ort.
